Description

Säkerhetsventil för insug.

En övertrycksventil som hindrar insuget från att spricka eller helt gå sönder vid baktändning, tryckstötar eller liknande. Ventilen skyddar även motorn delvis vid plötsliga förhöjda laddtryck p.ga. fel med styrningen av turbotrycket. Denna finns med 3st olika inspänningsmått då ventilen skall öppna. 4kg, 5kg och 6kg beroende på hur mycket laddtryck som motorn levererar. 4kg är vanligast.Ventilen ventilerar hela 1580mm3 redan vid 1mm rörelse för att kunna ventilera tryckstötar så effektivt som möjligt.

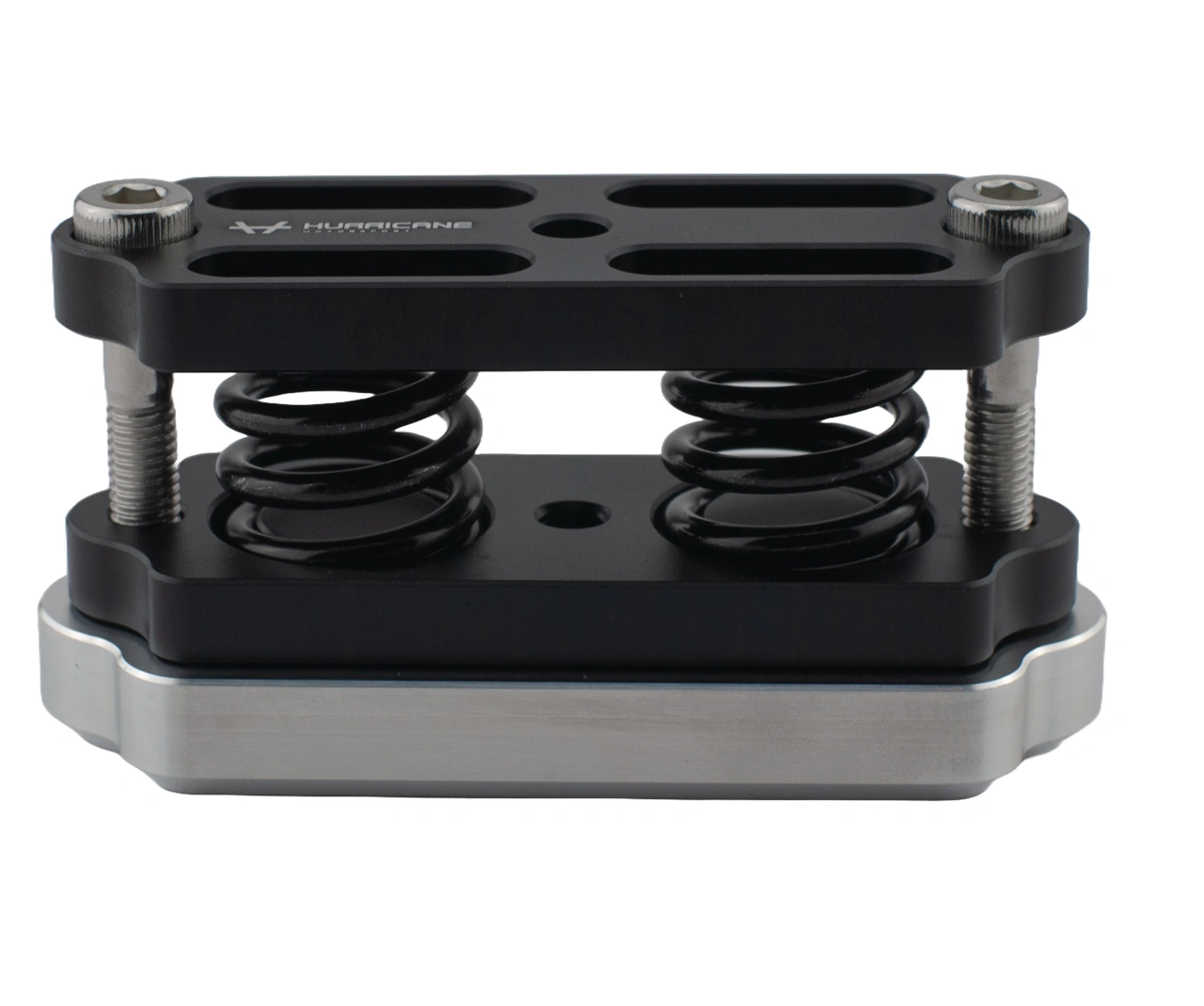

Ingående delar:

• 1x Svetsfläns som enkelt svetsas på insuget
• 1x O-ringstätad ventilplatta
• 1x Topp platta som håller ihop konstruktionen
• 4x Insexbultar
• 2x Fjädrar

Specifikation och montering:

Komplett billetfräst säkerhetsventil för insug väger 422 gram.

Mått på svetsplatta:

Bredd: 52mm

Längd: 124mm

Höjd på komplett monterad ventil med inspänningsmått för 4kg är 53,5mm.

Material: 6082 T6 Aluminium

Inspänningsmått mäter mellan Ventilplatta och Topp platta

4kg = 19mm

5kg = 16mm

6kg = 14mm

OBS

Insexbultarna skall limmas med loctite vid montering.
